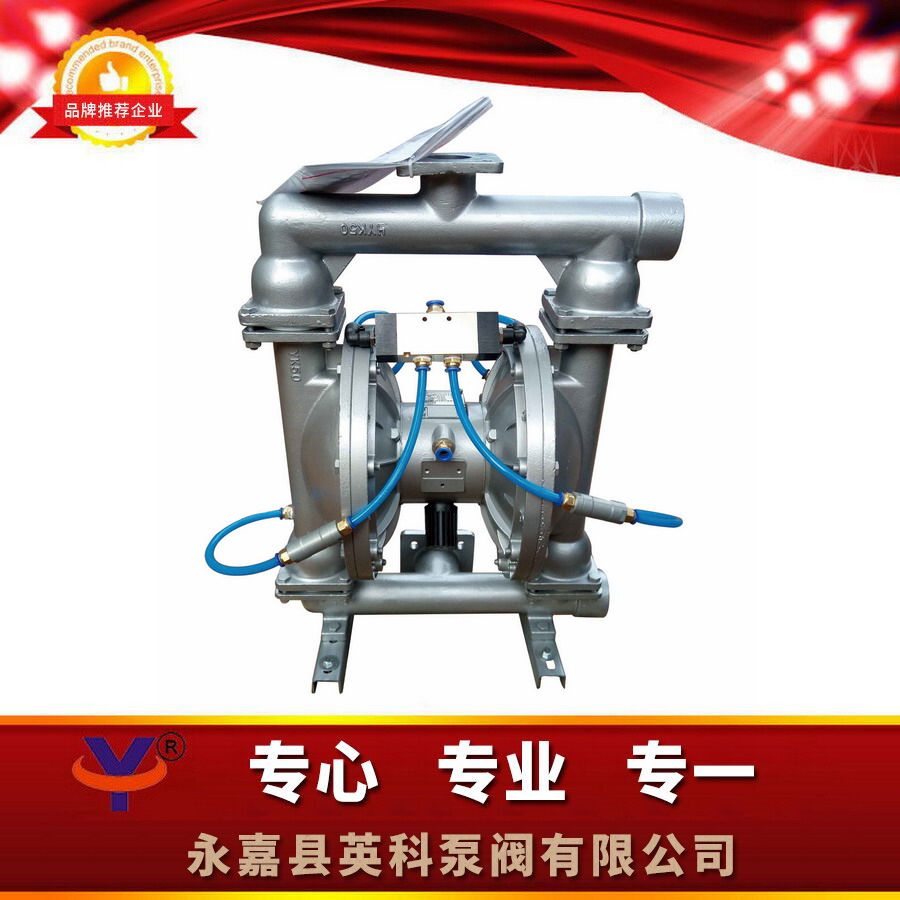

產品名稱：溶劑不銹鋼隔膜泵
產品型號：QBY3
產品報價：￥面議
產品特點：QBY3溶劑不銹鋼隔膜泵特點：不需灌引水．吸程高達5m．揚程達50m．出口壓力≥6kgf/c㎡；不必用電．在易燃、易爆場所使用安全可靠；可以浸沒在介質中工作：
QBY3溶劑不銹鋼隔膜泵的詳細資料：
QBY3溶劑不銹鋼隔膜泵原理
在溶劑氣動隔膜泵左右各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由進入配氣閥，使膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖；室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。
QBY3溶劑不銹鋼隔膜泵參數
|
型 號 |
流量
m/h |
揚程
m |
出口壓力
kgf/cm |
吸程
m |
最大允許
通過顆粒
φ(mn) |
最大供氣壓
Kgf/cm |
最大空氣
消耗量
m/min |
|
QBY3-10 PF46 |
0～0.8 |
0～70 |
6 |
5 |
1 |
7 |
0.3 |
|
QBY3-15 PF46 |
0～1 |
0～70 |
6 |
5 |
1 |
7 |
0.3 |
|
QBY3-25 PF46 |
0～2.4 |
0～70 |
6 |
5 |
2.5 |
7 |
0.6 |
|
QBY3-32 PF46 |
0～6 |
0～70 |
6 |
5 |
4.0 |
7 |
0.6 |
|
QBY3-40 PF46 |
0～8 |
0～70 |
6 |
5 |
4.5 |
7 |
0.6 |
|
QBY3-50 PF46 |
0～12 |
0～70 |
6 |
5 |
8 |
7 |
0.9 |
|
QBY3-65 PF46 |
0～16 |
0～70 |
6 |
5 |
8 |
7 |
0.9 |
|
QBY3-80 PF46 |
0～24 |
0～70 |
6 |
5 |
10 |
7 |
1.5 |
|
QBY3-100 PF46 |
0～30 |
0～70 |
6 |
5 |
10 |
7 |
1.5 |
|
QBY3-125 PF46 |
0～50 |
0～70 |
6 |
5 |
12 |
7 |
1．8 |
QBY3溶劑不銹鋼隔膜泵明細
1、立柱【泵體】（鑄鐵、鑄鋼、鋁合金、不銹鋼、塑料、氟塑料、襯氟、襯PO）
2、進口【下蓋】（鑄鐵、鑄鋼、鋁合金、不銹鋼、塑料、氟塑料、襯氟、襯PO）
3、出口【上蓋】（鑄鐵、鑄鋼、鋁合金、不銹鋼、塑料、氟塑料、襯氟、襯PO）
4、隔排【泵腔】（鋁合金）
5、中間體（鋁合金）
6、隔膜片（丁晴、氯丁、四氟、F46、氟橡膠）
7、球（丁晴、氯丁、四氟、F46、氟橡膠）
8、球座（丁晴、氯丁、四氟、F46、氟橡膠）
9、中間體墊片
10、中間體蓋板
11、中間體蓋板墊
12、活塞套
13、活塞
14、活塞膠圈
15、密封滑圈
16、鋁滑塊
17、密封滑圈o型圈
18、助動桿
19、助動桿密封
20、助動滑塊
21、助動套
22、壓板（鐵板、塑料、不銹鋼板、氟塑料）
23、內壓板（鋁合金）
24、滑板
25、滑板墊
26、中間軸
27、中間軸活塞套
28、中間軸o型圈
29、消聲器
