產品名稱：QBF氟塑料隔膜泵
產品型號：QBF
產品報價：￥面議
產品特點：氟塑料隔膜泵廠家報價.氟塑料隔膜泵工作原理，英科隔膜泵廠 氟塑料隔膜泵左右各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出
QBFQBF氟塑料隔膜泵的詳細資料：
QBF氟塑料隔膜泵工作原理
在氟塑料隔膜泵左右各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由進入配氣閥，使膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖；室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。
QBF氟塑料隔膜泵技術參數
|
型 號
|
流量
m/h
|
揚程
m
|
出口壓力
kgf/cm
|
吸程
m
|
最大允許
通過顆粒
φ(mn)
|
最大供氣壓
Kgf/cm
|
最大空氣
消耗量
m/min
|
|
QBF-10
|
0～0.8
|
0～70
|
6
|
5
|
1
|
7
|
0.3
|
|
QBF-15
|
0～1
|
0～70
|
6
|
5
|
1
|
7
|
0.3
|
|
QBF-20
|
0～2
|
0～70
|
6
|
5
|
2
|
7
|
0.6
|
|
QBF-25
|
0～4
|
0～70
|
6
|
5
|
3
|
7
|
0.6
|
|
QBF-32
|
0～6
|
0～70
|
6
|
5
|
4.0
|
7
|
0.6
|
|
QBF-40
|
0～8
|
0～70
|
6
|
5
|
4.5
|
7
|
0.6
|
|
QBF-50
|
0～12
|
0～70
|
6
|
5
|
8
|
7
|
0.9
|
|
QBF-65
|
0～16
|
0～70
|
6
|
5
|
8
|
7
|
0.9
|

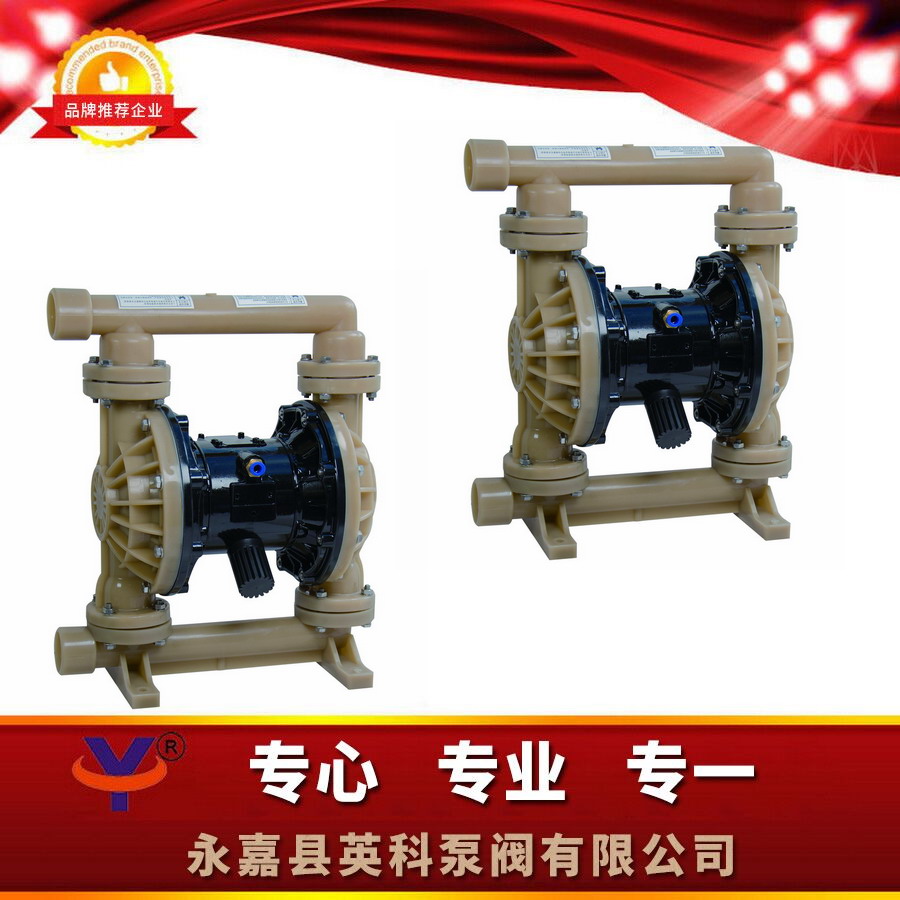

QBF-25氟塑料隔膜泵實物圖

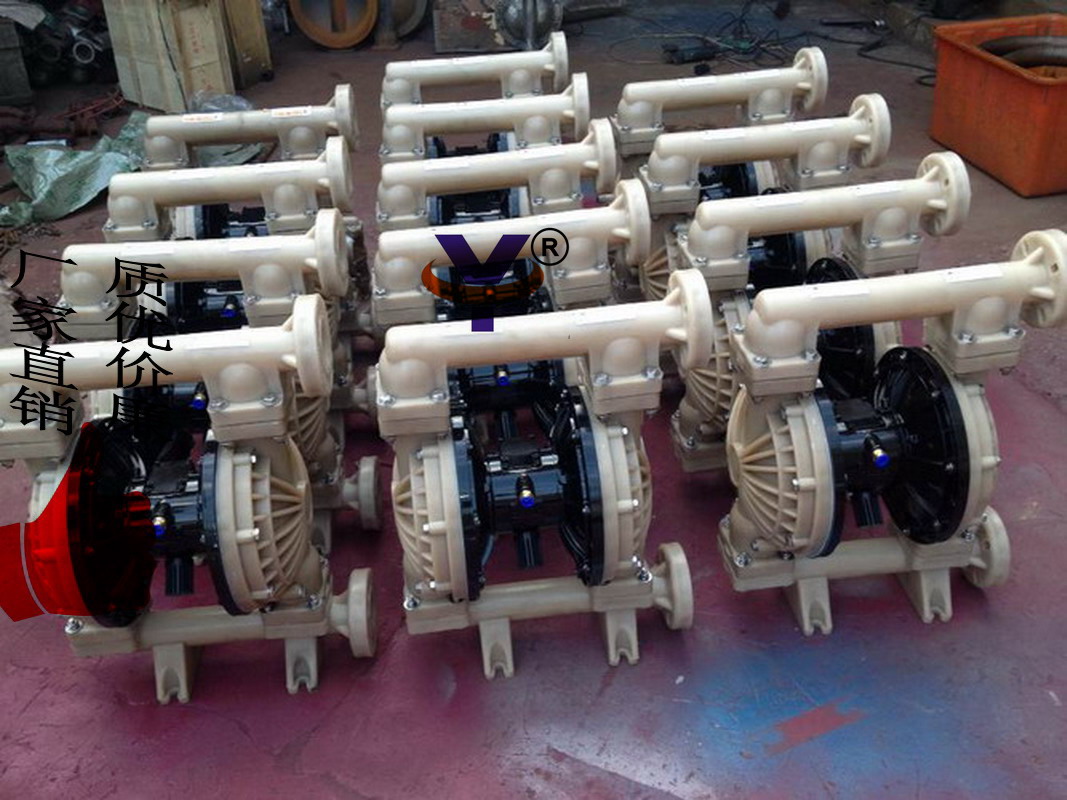

QBF-50氟塑料隔膜泵實物圖
永嘉縣英科泵閥有限公司專業生產批發氟塑料氣動隔膜泵
