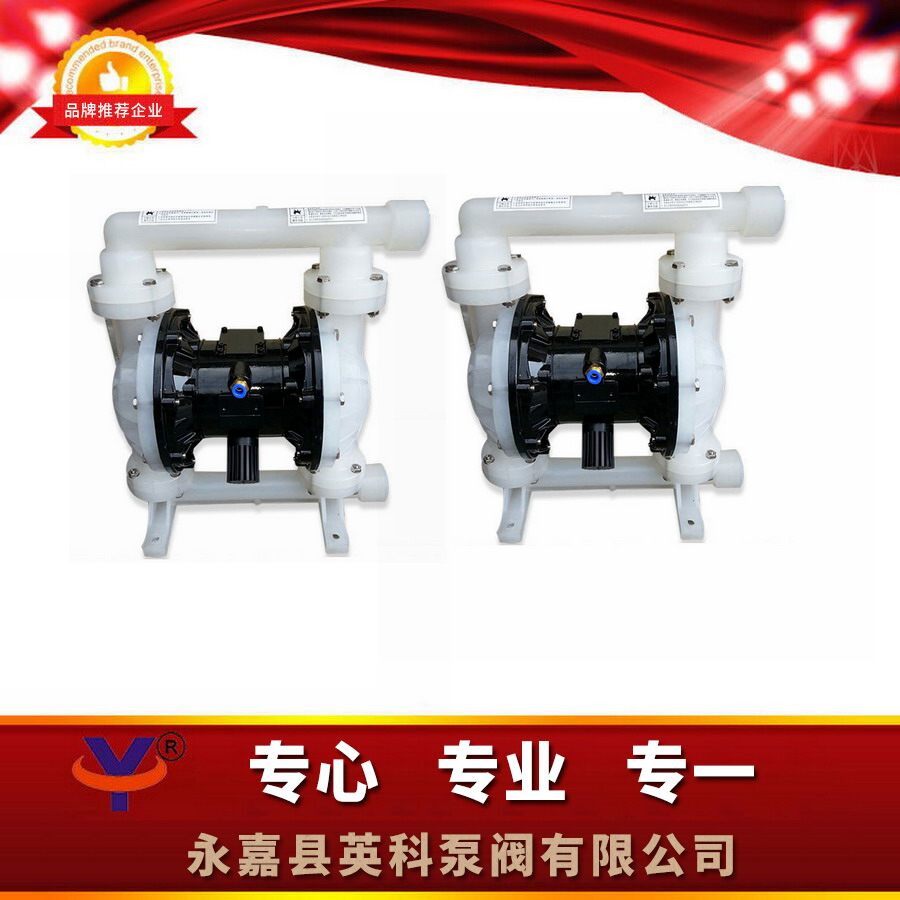

產品名稱：塑料隔膜泵
產品型號：QBY-50SF46
產品報價：￥面議
產品特點：QBY-50SF46塑料隔膜泵用途:泵吸各種污水、水泥灌漿及灰漿等。泵吸各種強酸、強堿、強腐蝕液體等。用泵為油輪,駁船清倉吸取倉內污水。各種高溫液體最高可耐150℃。作為各種固液分離設備的前級送壓裝置。
QBY-50SF46塑料隔膜泵的詳細資料：
QBY-50SF46塑料隔膜泵工作原理
在塑料隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

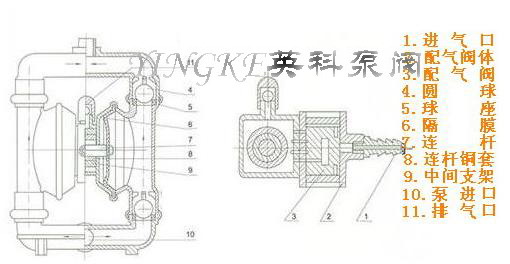

QBY-50SF46塑料隔膜泵結構圖
QBY-50SF46塑料隔膜泵用途
1.泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等。
2.泵吸油漆、樹膠、顏料、粘合劑和膠水等。
3.泵吸各種瓦、瓷、磚器及陶器釉漿等。
4.泵吸各種磨料、腐蝕劑、清洗油垢等。
5.泵吸各種劇毒、易燃、易揮發液體等。
6.泵吸各種污水、水泥灌漿及灰漿等。
7.泵吸各種強酸、強堿、強腐蝕液體等。
8.用泵為油輪,駁船清倉吸取倉內污水。
9.各種高溫液體最高可耐150℃。
10.作為各種固液分離設備的前級送壓裝置。
QBY-50SF46塑料隔膜泵性能參數
|
名 |
型 號 |
進出口徑 |
流量 |
揚程 |
吸程 |
最大允許通過顆粒φ(mm) |
最大供氣壓(kgf/cm2) |
|
氣 |
QBY-10 |
10 |
0.8 |
50 |
5 |
1 |
2-7 |
|
QBY-15 |
15 |
1 |
50 |
5 |
1 |
2-7 |
|
|
QBY-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
|
|
QBY-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
|
|
QBY-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
| 如果你對QBY-50SF46塑料隔膜泵感興趣，想了解更詳細的產品信息，填寫下表直接與廠家聯系： |
