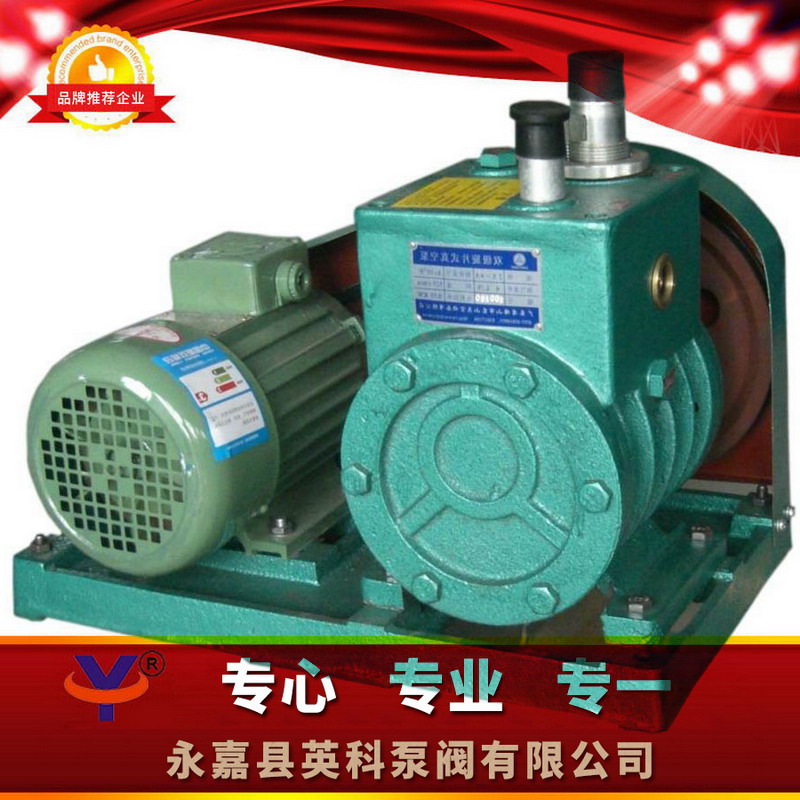

產品名稱：旋片真空泵
產品型號：ZX-4A
產品報價：￥面議
產品特點：ZX-4A旋片真空泵是真空技術中最基本的真空獲得設備之一。旋片泵多為中小型泵。旋片式真空泵有單級和雙級兩種。所謂雙級，就是在結構上將兩個單級泵串聯起來。一般多做成雙級的，以獲得較高的真空度。
ZX-4A旋片真空泵的詳細資料：
ZX-4A旋片真空泵概述
1.旋片真空泵是真空技術中最基本的真空獲得設備之一。旋片泵多為中小型泵。旋片式真空泵有單級和雙級兩種。所謂雙級，就是在結構上將兩個單級泵串聯起來。一般多做成雙級的，以獲得較高的真空度。
2.旋片泵的抽速與入口壓強的關系規定如下：在入口壓強為1333Pa、1.33Pa和1.33×10-1（Pa）下，其抽速值分別不得低于泵的名義抽速的95%、50%和20%。
3.旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表面相切（二者有很小的間隙），轉子槽內裝有帶彈簧的二個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動。

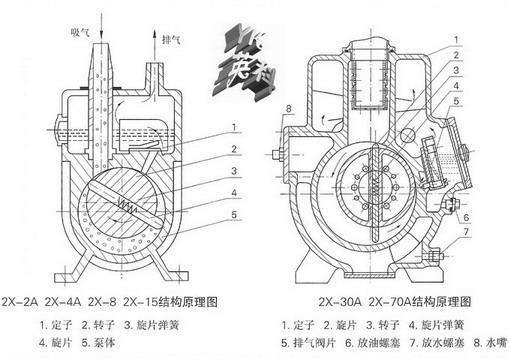

ZX-4A旋片真空泵結構圖
ZX-4A旋片真空泵性能參數
|
|
2X-2
|
2X-4A
|
2X-8A
|
2X-8
|
2X-15A
|
2X-15
|
2X-30
|
2X-70
|
||
|
2
|
4
|
8
|
15
|
30
|
70
|
|||||
|
極限真空
|
關氣鎮
開氣鎮 |
Pa(Torr)
|
6×10-2(≤5×10-4)110
|
|||||||
|
6×10-1(5×10-3)
|
(≤1×10)
|
|||||||||
|
電動機功率(KW)
|
0.37
|
0.55
|
1.1
|
1.5
|
3
|
5.5
|
||||
|
溫升（℃）
|
≤40
|
|||||||||
|
進氣口徑
|
18
|
25
|
40
|
40
|
65
|
80
|
||||
|
轉速(r/min)
|
450
|
590
|
|
420
|
||||||
|
用油量(L)
|
0.7
|
1.0
|
2.0
|
2.8
|
3.0
|
4.2
|
||||
|
噪聲dB(A)
|
68
|
≤68
|
≤70
|
≤75
|
≤78(～70)
|
≤80(～75)
|
||||
|
外形尺寸
|
56×31×39
|
56×34×37
|
79×43×54
|
79×53×54
|
78×50×56
|
91×65×70
|
||||
|
適用電磁閥型號
|
DDC-JQ25
|
DDC-JQ40
|
DDC-JQ65
|
DDC-JQ80
|
||||||
|
重量
|
58
|
55
|
80
|
110
|
232
|
330
|
||||
|
冷卻方式
|
自然冷卻
|
水冷
|
自然冷
|
水冷
|
||||||
|
冷卻水量(L/min)
|
-
|
＞0.5
|
-
|
＞0.8
|
＞1
|
＞2
|
||||
ZX-4A旋片真空泵訂貨須知
1.真空泵名稱（旋片式真空泵、旋片泵、單級旋片式真空泵、直聯式旋片真空泵、 水環泵、水環真空泵、直聯式水環真空泵、滑閥泵);
2.真空泵型號（2X、XZ、2XZ、XD、SK、SZ、SZB、2SK、2BV、SKA、H-150）;
3.真空泵抽氣速率（1-150升/秒）;
4.真空泵功率（0.12-132KW）;
5.真空泵使用電壓（AC200V、AC380V）;
6.真空泵使用行業（石油化工、制藥、食品、醫藥、真空包裝、真空滲漏等）;
