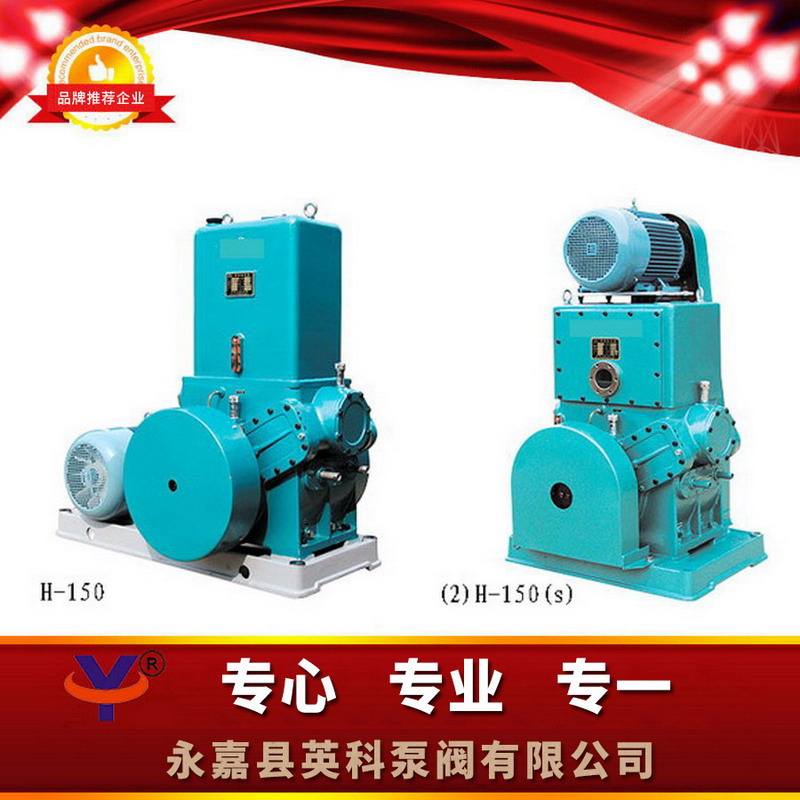

產品名稱：滑閥式真空泵
產品型號：H-150
產品報價：￥面議
產品特點：H-150滑閥式真空泵廣泛應用在航天、航空、原子、石油、化工、制藥、電工、陶瓷、冶煉、新材料、真空熱處理、真空鍍膜等行業。
H-150滑閥式真空泵的詳細資料：
一、H-150滑閥式真空泵概述：
滑閥式機械真空泵，是抽除一般性氣體或含有少量可凝性蒸汽氣體的真空設備之一，使用于真空冶煉、真空干燥、真空浸漬以及其他真空作業上。它可單獨使用，也可作為其他高真空泵的前級泵使用，但不使用于由一容器抽至另一容器作輸送泵用。當抽除含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空泵油起化學反應的、有水的、有塵埃的等氣體時，應加附設裝置。
二、H-150滑閥式真空泵用途：
廣泛應用在航天、航空、原子、石油、化工、制藥、電工、陶瓷、冶煉、新材料、真空熱處理、真空鍍膜等行業。
三、H-150滑閥式真空泵工作原理：
在泵體（1）中裝有滑閥（4）,在滑閥內裝有偏心輪（3），偏心輪由通到泵缸外面的軸（2）帶動旋轉，軸的中心與泵缸中心是重合的，滑閥的外圓在泵缸的內表面進行滑動，滑閥上部在半圓形的滑閥導軌（5）中自由地上下滑動及左右擺動。因此泵缸被滑閥分為A、B兩個室，如上圖所示，若軸按逆時針方向旋轉時，則A室逐漸擴大，B室逐漸縮小，最后A室變?yōu)樽畲螅?/span>B室變?yōu)樽钚 ?/span>
另一方面，滑閥上部是中空的，在A室側開有長方孔，在A室擴大期間，氣體就通過滑閥的中空部分，由長方孔流入泵腔A室內。
當滑閥轉向腔的上死點時，原來的B室小時了，A室代替了B室，在原來的A室位置上形成了新的A室。在B室被壓縮的最后階段，被壓縮的氣體頂開排氣閥6排出泵外，如此循環不息就形成了泵的工作。
本型泵設有六組園盤型排氣閥（6）（見結構圖），排氣閥主要由彈簧和閥片等零件組成，當泵腔內的氣體和油從排氣閥排出時，經過油箱（16）內的擋油帽（3）進行油氣分離，氣體排至大氣，油經過濾油器（15）過濾，再由油泵（22）汲入，強壓輸送至小油箱（15），然后才供給軸承、滑閥、泵腔等活動部分，隨著泵的運轉，被壓縮的氣體和油又由排氣閥排出，因此本型泵的潤滑均是自動進行的。泵油除了起潤滑密封作用處，還有一個是重要的作用，就是當泵抽吸的氣體量較少時，排氣閥也能進行工作，被壓縮的少量氣體和油一起頂開排氣閥，達到排氣之目的。
泵體、甲、乙泵蓋、偏心輪、滑閥、滑閥導軌均為高強度鑄鐵制成，粗加工后經過人工時效處理消除其內應力，并經精密加工，它們共同形成泵的工作室。抽為優質碳素鋼制成，中間裝有偏心輪，用鍵固定之一，軸的一端裝有油泵葉輪，另一端安裝著泵三角皮帶輪，通過三角皮與電機連接。
泵的轉動部分及進氣部分的結合面采用橡膠密封圈密封，泵體與泵蓋之間用紙墊和107樹脂或軟性的平面密封膠密封。
四、H-150滑閥式真空泵性能參數：
五、 H-150滑閥式真空泵結構圖：
六、H-150滑閥式真空泵鎮閥作用原理及操作方法：
七、H-150滑閥式真空泵訂貨說明：
1.真空泵名稱（旋片式真空泵、旋片泵、單級旋片式真空泵、直聯式旋片真空泵、 水環泵、水環真空泵、直聯式水環真空泵、滑閥泵);
2.真空泵型號（2X、XZ、2XZ、XD、SK、SZ、SZB、2SK、2BV、SKA、H-150）;
3.真空泵抽氣速率（1-150升/秒）;
4.真空泵功率（0.12-132KW）;
5.真空泵使用電壓（AC200V、AC380V）;
6.真空泵使用行業（石油化工、制藥、食品、醫藥、真空包裝、真空滲漏等）;
